Vigas y losas compuestas
Conectan el perfil de acero con la losa para que ambos elementos trabajen como un sistema estructural compuesto.
AWS D1.1 · Type B
Conectores de corte
tipo Nelson Stud
Elementos soldados que establecen la conexión mecánica entre perfiles de acero y concreto para transferir esfuerzos cortantes en sistemas compuestos.
Sistema acero–concreto
Aplicación principal
Vigas y losas compuestas
Referencia técnica
La función se define por el sistema completo.
El conector, su soldadura, el perfil, el deck y el concreto deben responder al detalle y procedimiento del proyecto.
- Clasificación
- Type B
- Tracción mínima
- 65 ksi
- Fluencia mínima
- 51 ksi
- Función
- Transferir corte
01
Conector estructural conforme a la referencia indicada en AWS D1.1.
02
Equivalente aproximado a 450 MPa, según la guía técnica del producto.
03
Equivalente aproximado a 350 MPa para el acero de bajo carbono indicado.
04
Integra el perfil de acero con la losa de concreto y limita el deslizamiento relativo.

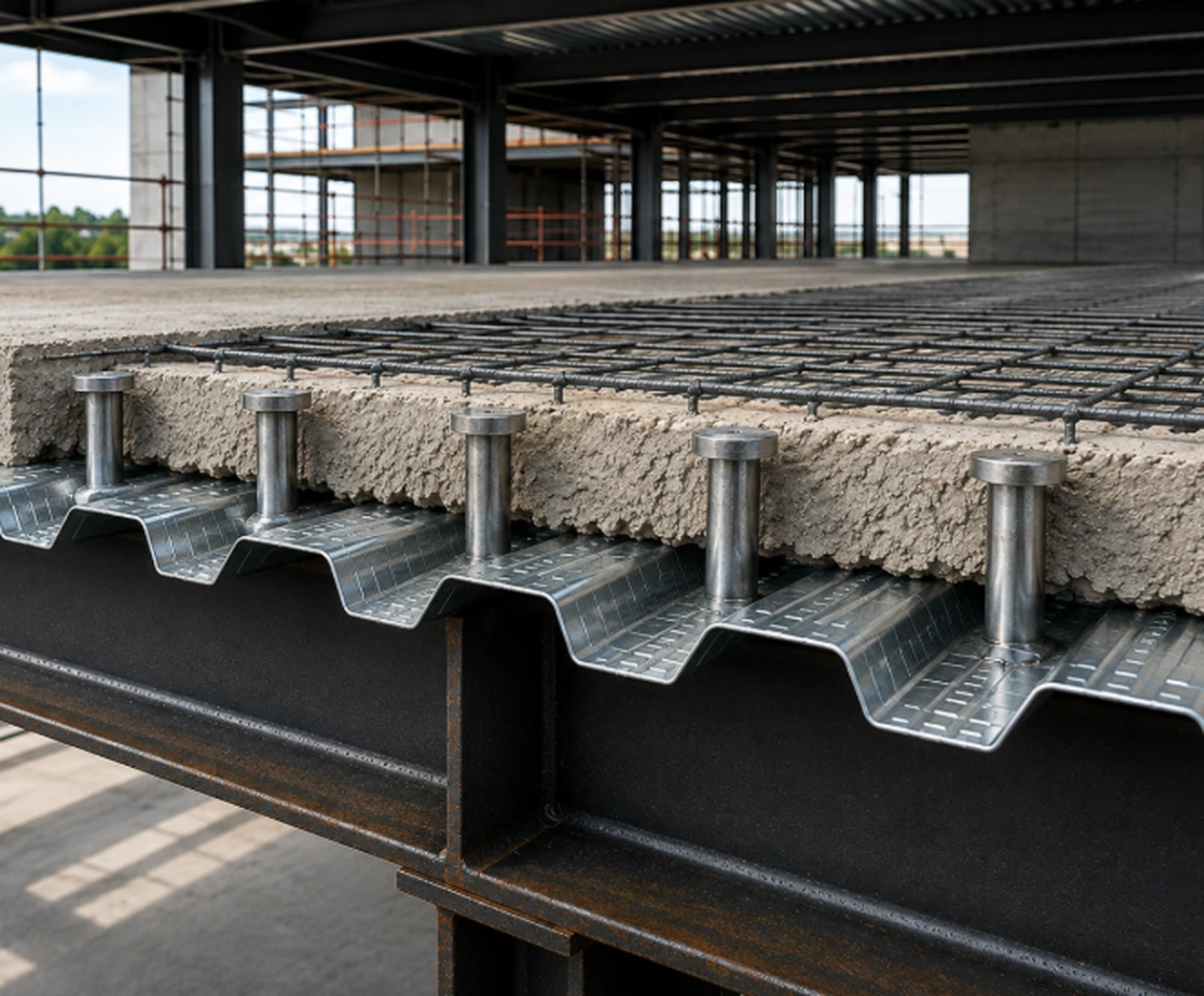

Trabajo compuesto
El esfuerzo cortante cruza una interfaz correctamente conectada.

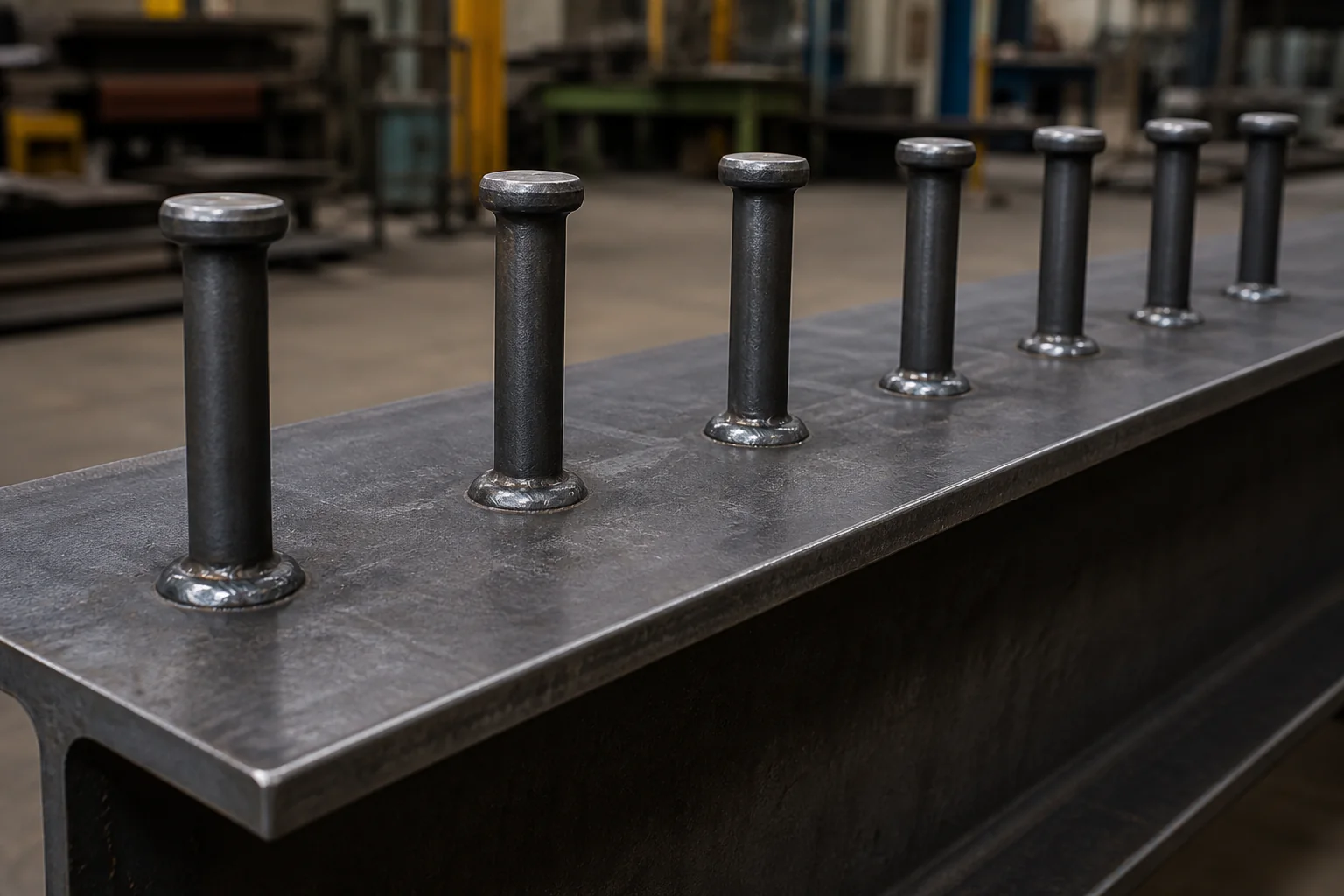

La cabeza del stud desarrolla anclaje dentro del concreto mientras el extremo soldado integra el conector al elemento de acero.
- 01
Perfil de acero
Recibe el conector en la posición definida por el plano estructural.
- 02
Soldadura del stud
Integra el vástago al perfil mediante un procedimiento de soldadura de pernos calificado.
- 03
Deck y armado
La geometría de la lámina y el refuerzo condicionan la disposición e instalación.
- 04
Losa de concreto
Envuelve la cabeza del conector y completa el mecanismo de transferencia.
Aplicaciones
Donde el acero y el concreto deben trabajar juntos.
Puentes y plataformas
Se emplean en configuraciones acero–concreto donde el proyecto requiere transferencia controlada de esfuerzos cortantes.
Placas y anclajes embebidos
También pueden formar parte de detalles de anclaje y elementos embebidos definidos por la ingeniería del proyecto.
Criterios del proyecto
La ingeniería y el procedimiento de instalación gobiernan la definición del conector.
- 01
Diámetro y longitud
Confirmar diámetro, longitud antes de soldar y altura final requerida de acuerdo con el detalle estructural.
- 02
Configuración de la base
Revisar espesor y geometría del perfil, presencia de deck metálico y posición de cada conector.
- 03
Procedimiento de soldadura
La instalación debe responder al procedimiento, equipo, férula y calificación definidos para la aplicación.
- 04
Inspección del conjunto
El proyecto debe establecer controles de soldadura, disposición, cantidad y criterios de aceptación aplicables.
Asesoría técnica
¿Necesita revisar conectores Nelson Stud para una estructura compuesta?
Comparta diámetro, longitud, cantidad, plano estructural, perfil, deck y procedimiento previsto. Nuestro equipo técnico revisará el requerimiento.
