ASTM F593

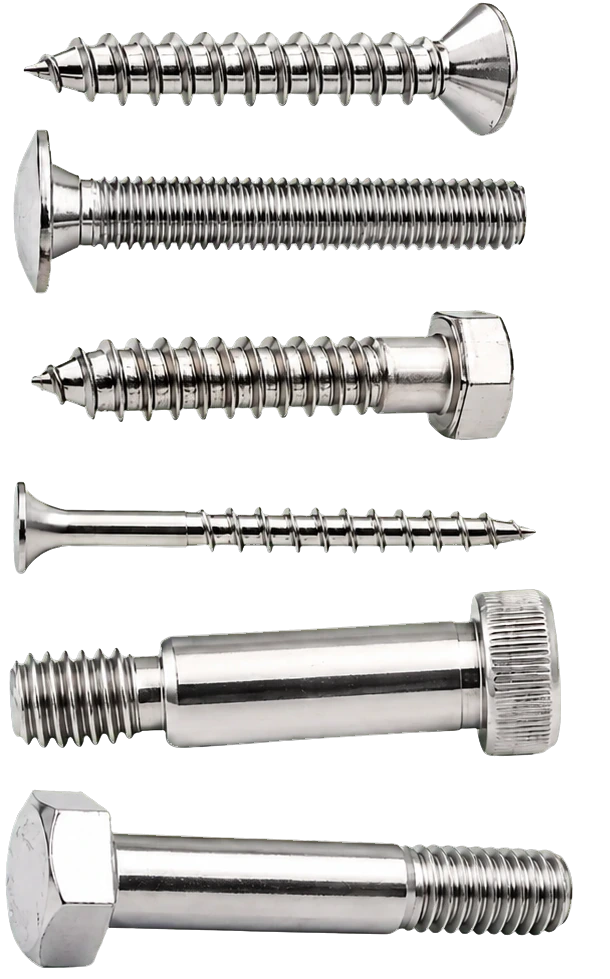

Pernos y tornillos
Sujetadores roscados en distintos perfiles de cabeza y longitud.
ASTM F593 · ASTM F594
Pernos inoxidables
especificados para el servicio
Una especificación ASTM integra material, resistencia, fabricación, ensayos e identificación para una unión industrial confiable.
ASTM F593
Resistencia típica
Hasta 150 ksi
F594

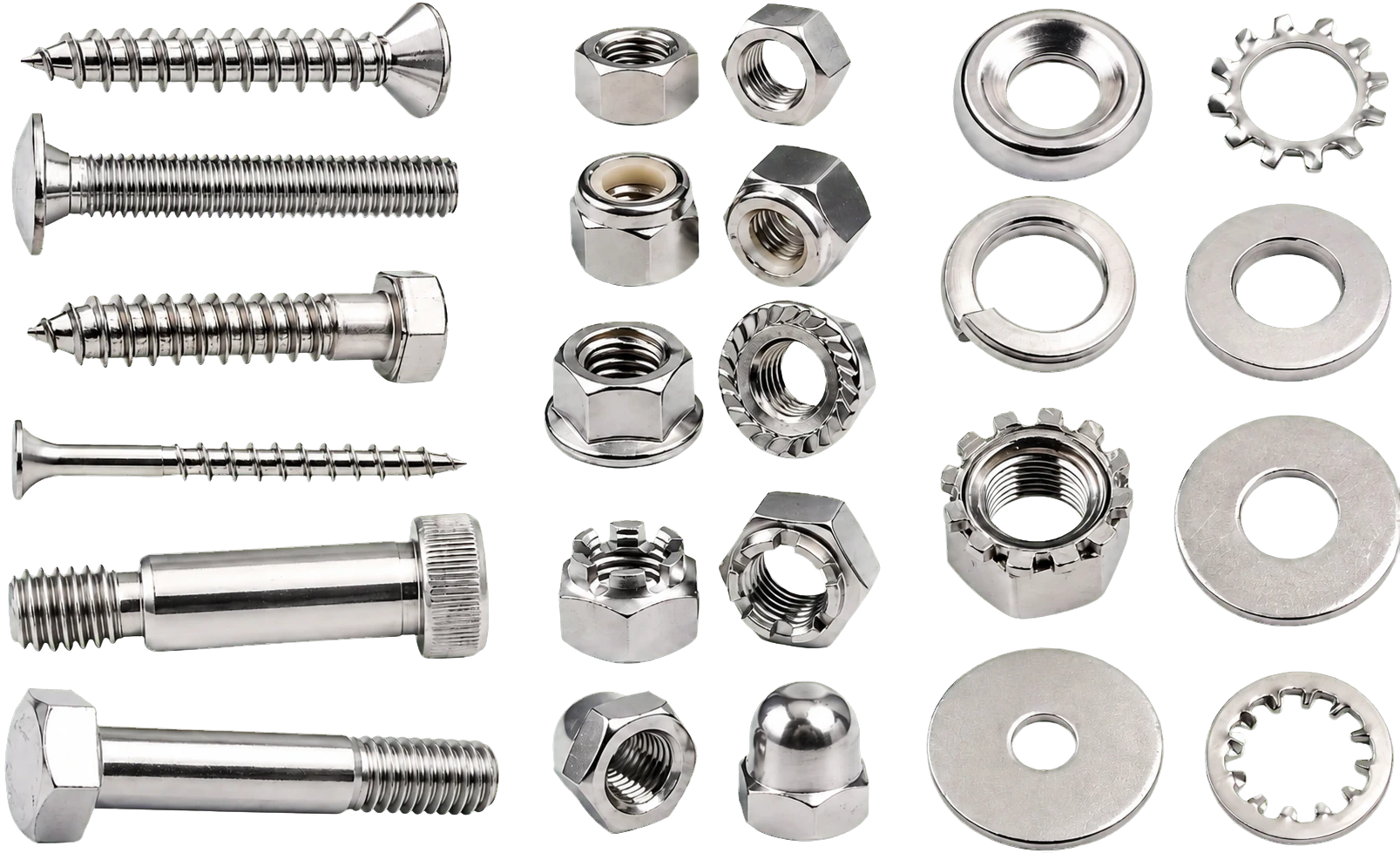

Familias disponibles
El conjunto inoxidable, visible pieza por pieza.
Las referencias visuales provienen de la guía técnica de RYC. La geometría, medida y norma final se confirman según cada requerimiento.

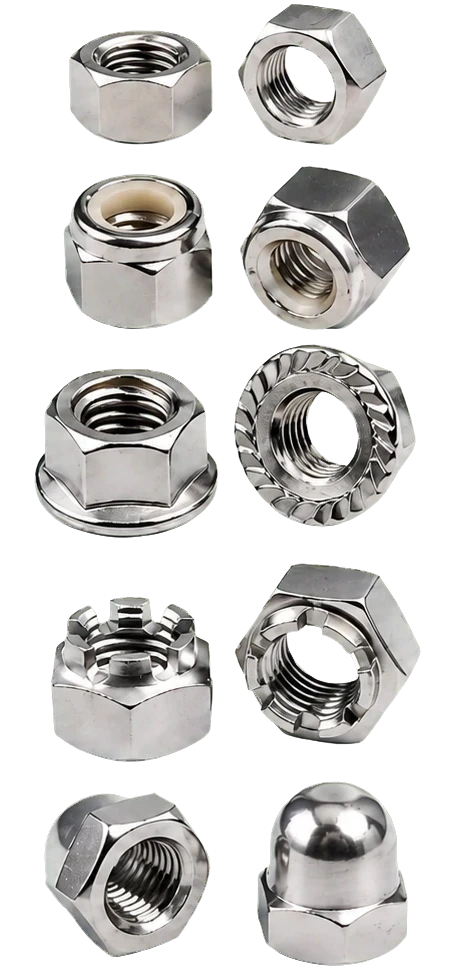

ASTM F594
Tuercas inoxidables
Elementos complementarios para conjuntos inoxidables especificados.
Configuración del conjunto

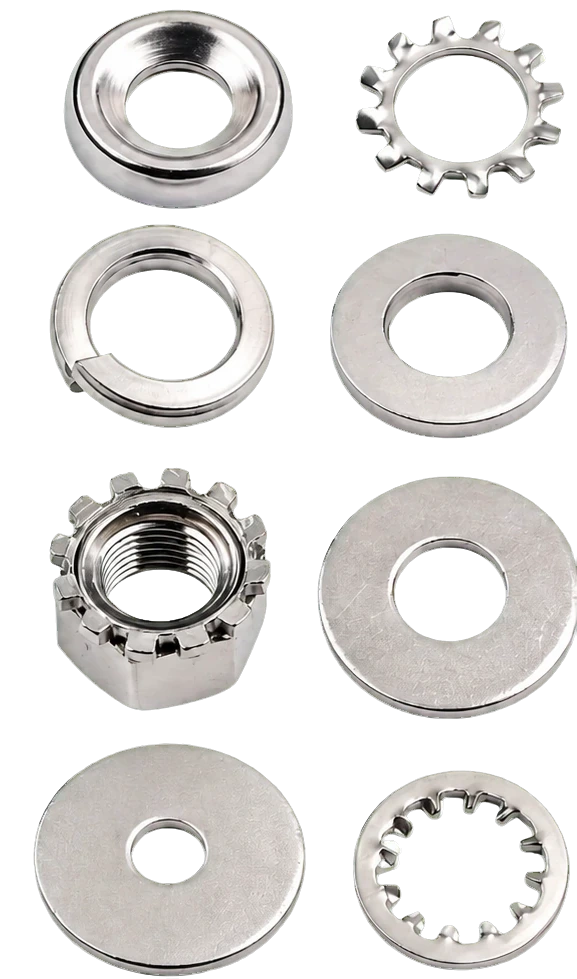

Arandelas inoxidables
Arandelas planas, elásticas y de seguridad según la aplicación.
Especificación completa
No basta con decir “inox 304” o “inox 316”.
Estas designaciones describen principalmente composición química y resistencia a la corrosión. ASTM F593 también define condiciones técnicas para fabricar, ensayar e identificar el sujetador.
- Especificación del perno
- ASTM F593
- Especificación de la tuerca
- ASTM F594
- Diámetros
- 1/4″ a 1-1/2″
- Normas dimensionales
- ASME B18.2.1 · B18.3 · B1.1
01
02
03
04
Propiedades mecánicas típicas
La resistencia depende del grupo y de la condición.
Los valores varían según el grupo de acero inoxidable y la condición de fabricación especificada.
| Grupo / condición | Resistencia mínima a la tracción |
|---|---|
| Grupo 1 · CW | 100 ksi · ≈ 690 MPa |
| Grupo 1 · SH | 125 ksi · ≈ 860 MPa |
| Grupo 2 · CW | 100 ksi · ≈ 690 MPa |
| Grupo 2 · SH | 125 ksi · ≈ 860 MPa |
| Grupo 3 · HT | Hasta 150 ksi · ≈ 1035 MPa |
Clasificación ASTM F593
Condición y grupo: dos datos que cambian la selección.
La condición describe el proceso que define la resistencia; el grupo identifica el tipo de acero inoxidable.
CW
Condición 01
Trabajado en frío (Cold Worked).
SH
Condición 02
Endurecido por deformación.
HT
Condición 03
Tratamiento térmico, principalmente para aceros martensíticos.
AN
Condición 04
Recocido (Annealed).
| Grupo | Tipo | Ejemplos |
|---|---|---|
| Grupo 1 | Austenítico | 304 · 305 · 384 |
| Grupo 2 | Austenítico | 316 · 316L |
| Grupo 3 | Martensítico | 410 |
| Grupo 4 | Ferrítico | 430 · aplicaciones específicas |
Criterios de selección
Información que debemos confirmar antes de definir el sujetador.
- 01
Norma, no solo aleación
ASTM F593 define materiales, propiedades mecánicas, fabricación, ensayos e identificación; “304” o “316” describen principalmente composición y corrosión.
- 02
Grupo y condición
La condición de fabricación define el nivel de resistencia mecánica del sujetador.
- 03
Conjunto completo
Defina la tuerca ASTM F594, diámetro, rosca y requerimiento dimensional de la unión.
Asesoría técnica
¿Necesita especificar el perno inoxidable correcto para su aplicación?
Comparta diámetro, rosca, grupo, condición, tuerca, cantidad y ambiente de servicio. Nuestro equipo técnico lo ayudará a revisar su requerimiento.
